XYC-PIR006 是一款低功耗 PIR 信號數字式處理芯片，可以直接與模擬型 PIR 探測器使用電容連接，內置 3V LDO，給 PIR 探測器供電。傳感器靈敏度閾值和報警維持時間可通過外部電阻調節。

一， PIR 熱釋電傳感器專用IC特性:

? 內部參考電壓源

? 內置 LDO 低壓差線性穩壓器

? 靈敏度可調節

? 環境檢測

? 外接光敏電阻或光敏三極管檢測環境亮度，禁止光線足夠時禁止輸出

? 可屏蔽環境亮度檢測功能

二， PIR 熱釋電傳感器專用IC輸出

? 輸出高低電平，輸出時間可分檔調節

? 每次上電有 10 秒熱機時間

? 兩次輸出有 2 秒封鎖時間

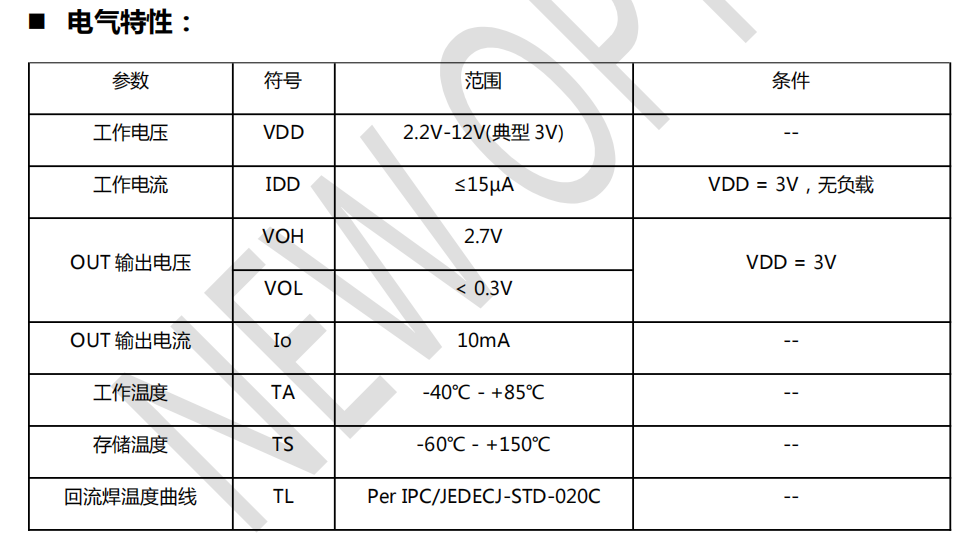

? 工作電壓范圍及操作溫度范圍

? VDD：3.1 ~ 12V

? 操作溫度：-25℃ - +85℃. ? 感應距離遠，配合不同菲涅爾透鏡可達到不同探測距離。

? 實際應用電路相當簡單，批量生產產品一致性好，返修率低，成品體積可以做得很小。

三，PIR 熱釋電傳感器專用IC應用范圍：

? 人體紅外線感應 LED 燈

? 花園、車庫、走廊、樓梯等場合的自動節能照明

? 家庭、商店、辦公室、工廠等場合的監控、報警、門鈴系統

? 排氣扇、吊扇自動開關系統

? 電子相框、顯示器、數碼相機、打獵相機等數碼產品的節能、控制系統

? 智慧玩具、智能電器控制

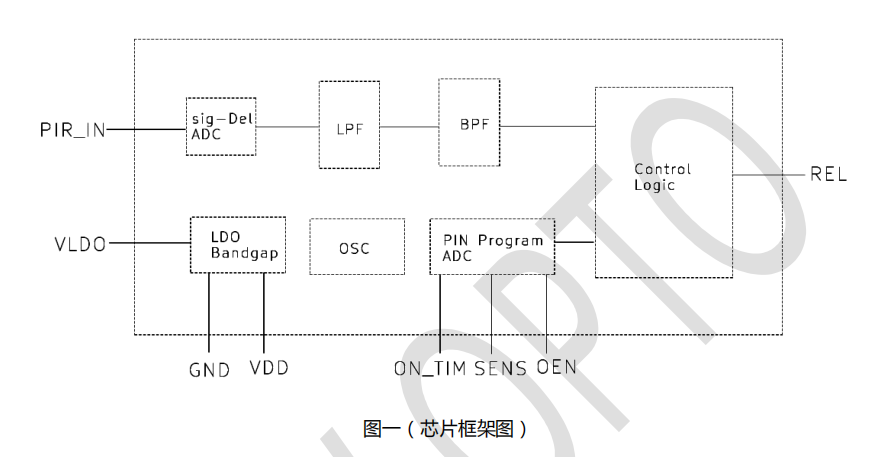

XYC-PIR006 主要由以下部分 構成，分別是模擬前端，ADC，濾波器，檢測算法，接口及其他控制模塊，其框架圖如圖一。

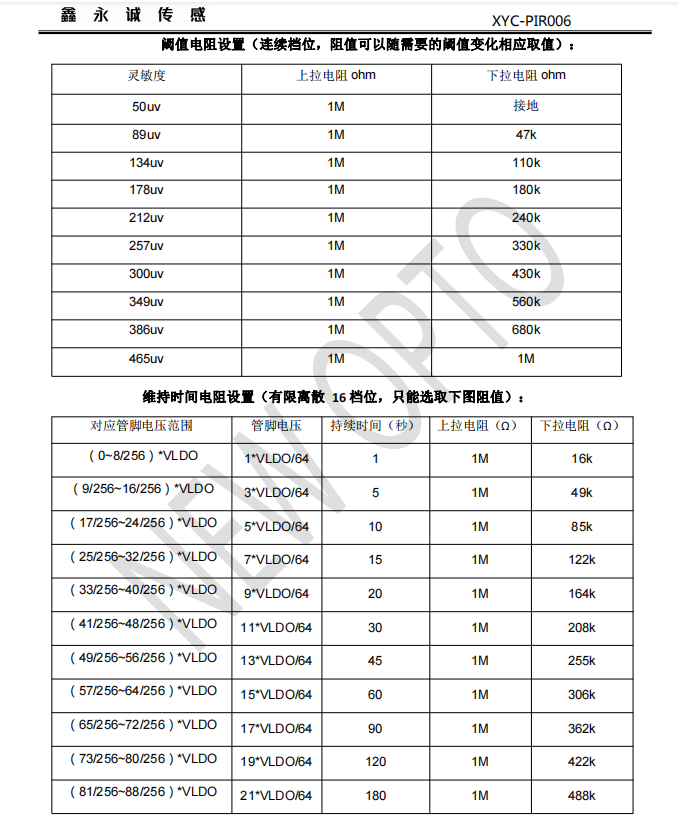

XYC-PIR006 以下兩種情況都將觸發最終的算法檢測事件，一旦事件觸發芯片輸入高電平，并維持一個預設的時間。（a）當 4s 內信號幅度相繼超過正反閾值；（b）信號幅度超 出 5 倍閾值；觸發閾值和觸發后的維持時間可以通過 ON_TIME 和 SENS 管腳的分壓電阻 設置，具體設置見下表。SENS 管腳用來設置報警閾值，通過電阻網絡使 SENS 腳設置為不同電壓，相應閾值定義如下:

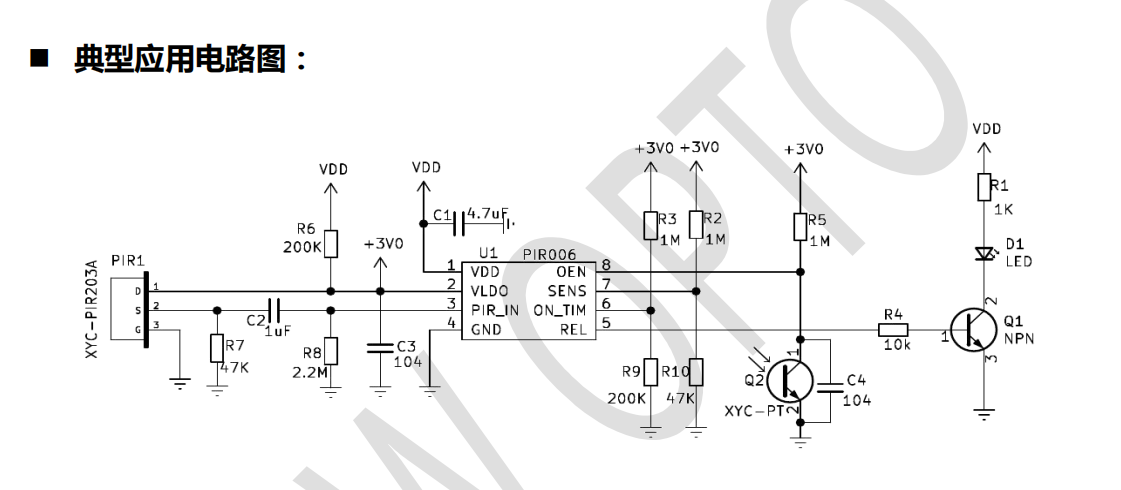

注：本電路僅供參考，請以實際使用為準！需要詳細規格書或樣品請私信我。

在 PCB 布線時，PIR 探頭的輸出腳應盡可能靠近IC 的 PIN3，保證此信號通路噪聲或干擾信號最小。OEN 引腳應接一個電容到地，防止跳動。
